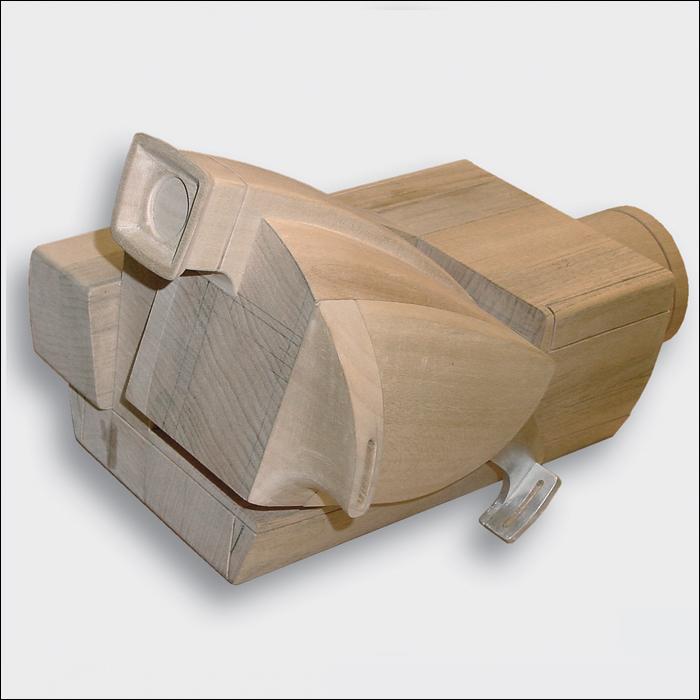

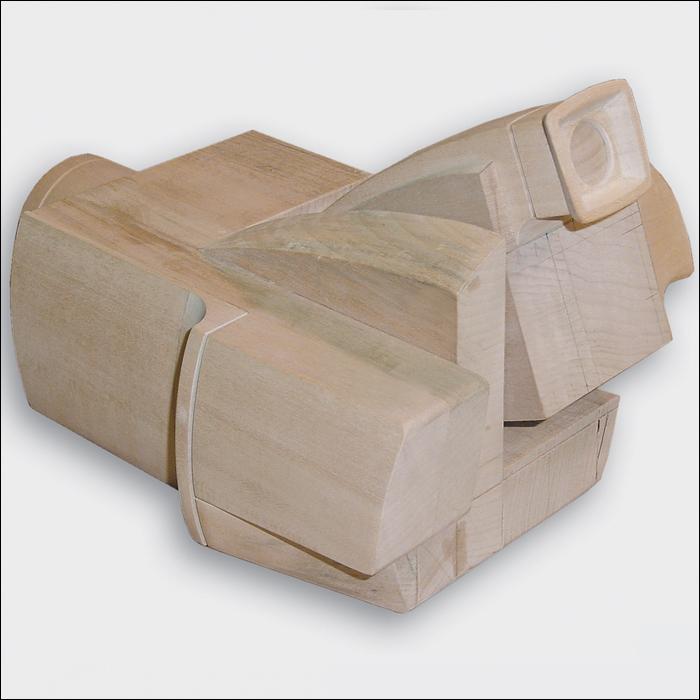

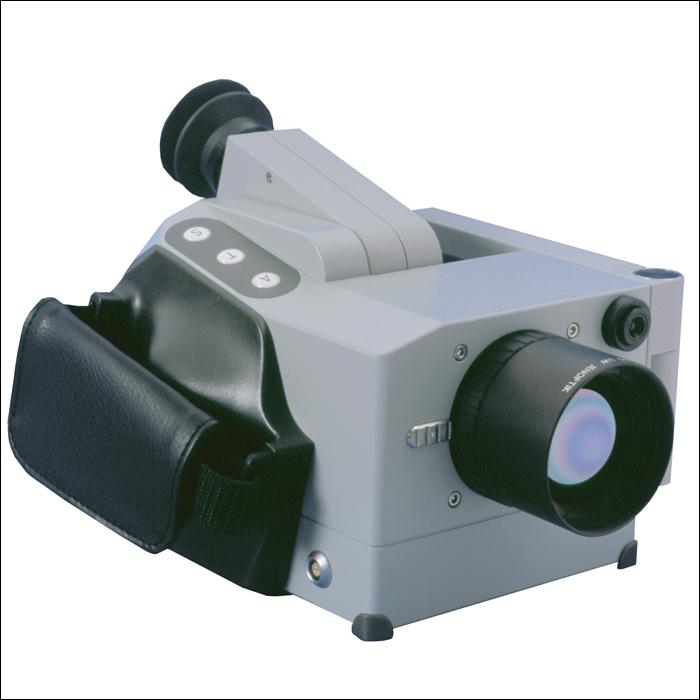

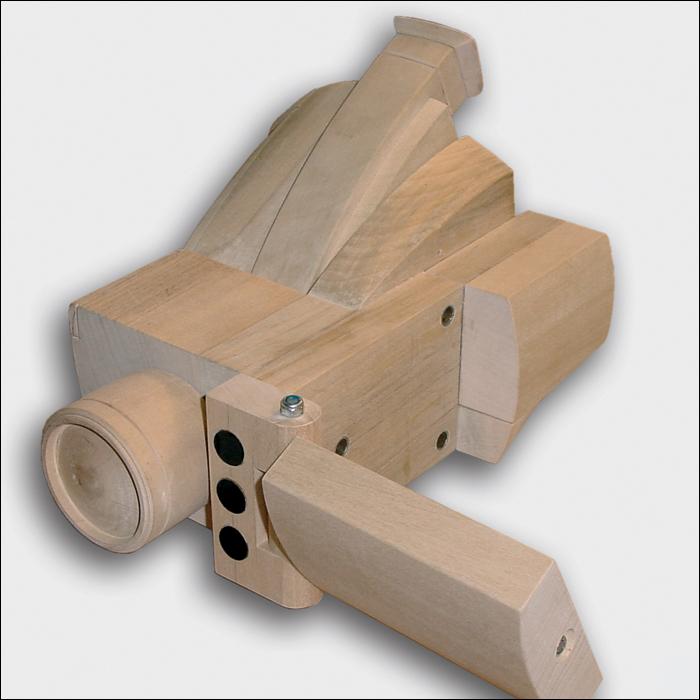

Die Infrarot Wärmebildkamera der JENOPTIK Laser, Optik, Systeme GmbH erfasst Temperaturen in Echtzeit. Der gestalterische Fokus lag in der Untersuchung einer grundsätzlich für die Handhabung sinnvollen Anordnung der Baueinheiten. Nach vielen Studien kristallisierte sich eine horizontale Anordnung der Optiken sowie die seitliche Anbringung des schwenk- und drehbaren TFT-Monitors an. Umfangreiche Ergonomie-, Haptik- und Gewichtsverteilungsstudien wurden durchgeführt. Am Ende des Gestaltungsprozesses stand ein funktionsfähiges und bedienbares Holzmodell, um dem praktischen Einsatz und der Schnittstelle Mensch - Maschine im Vorfeld der Serienreife möglichst nahe zu kommen. Auch wenn der Designentwurf aus technologischer Sicht nicht zu 100 % umgesetzt wurde ist die Arbeit ein Musterexemplar für den kompletten Verlauf einer klassischen Produktdesignleistung.

JENOPTIK Laser, Optik, Systeme GmbH

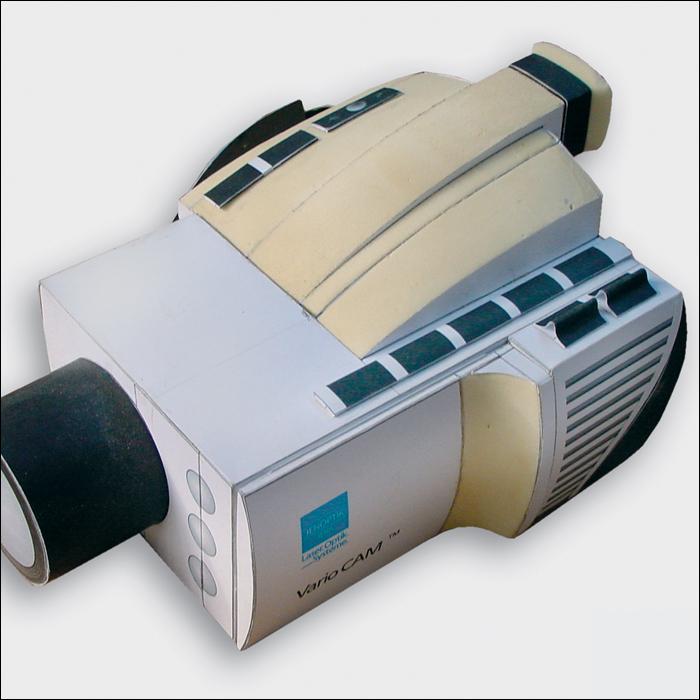

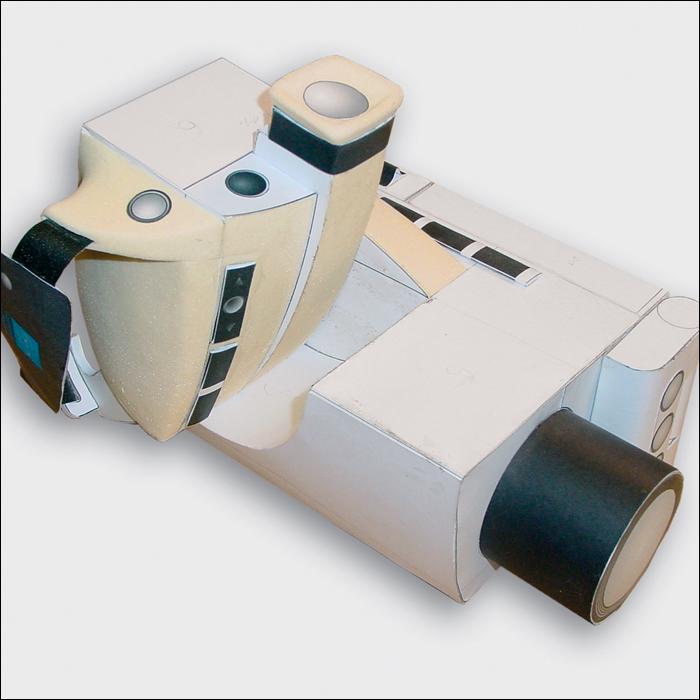

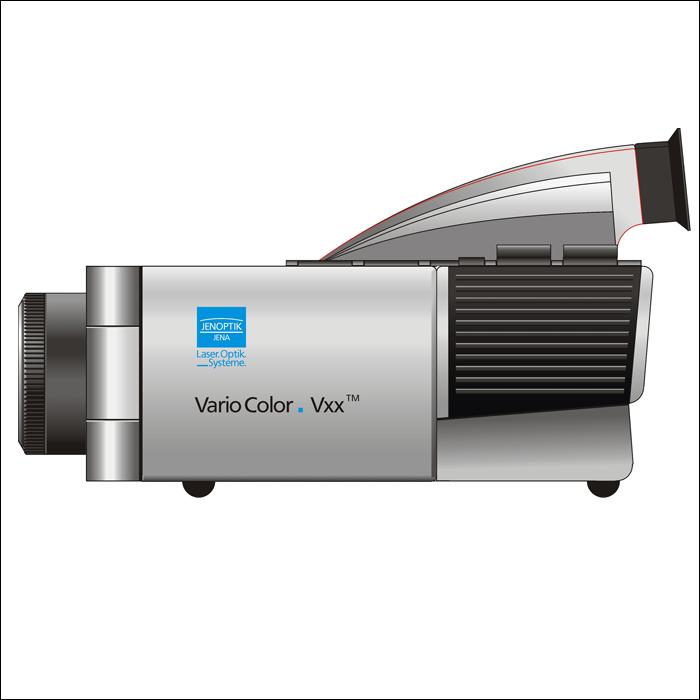

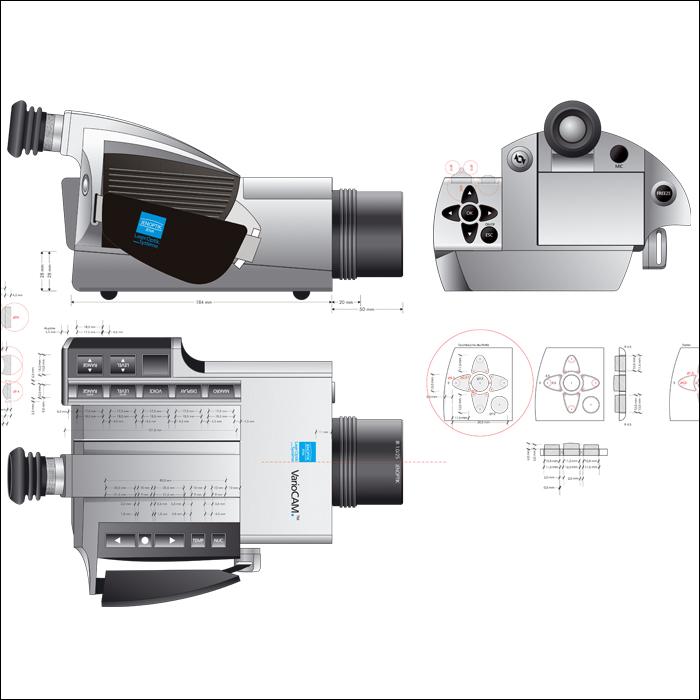

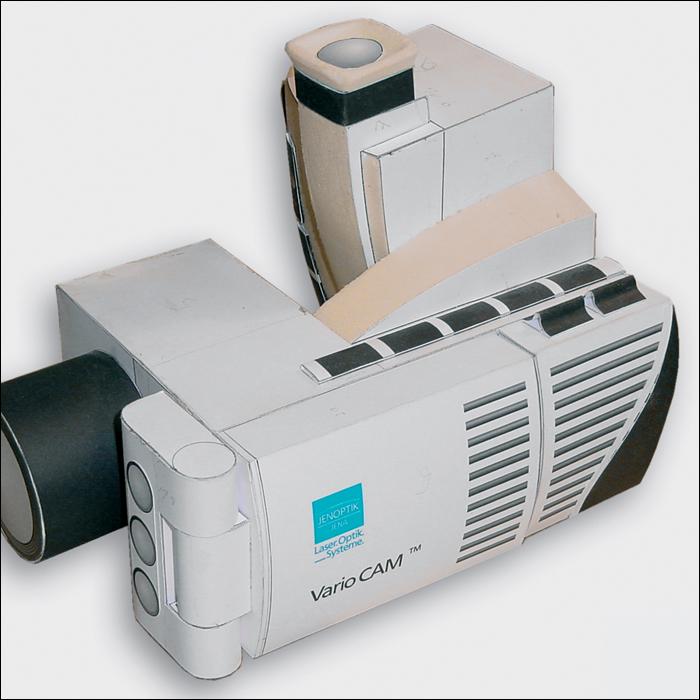

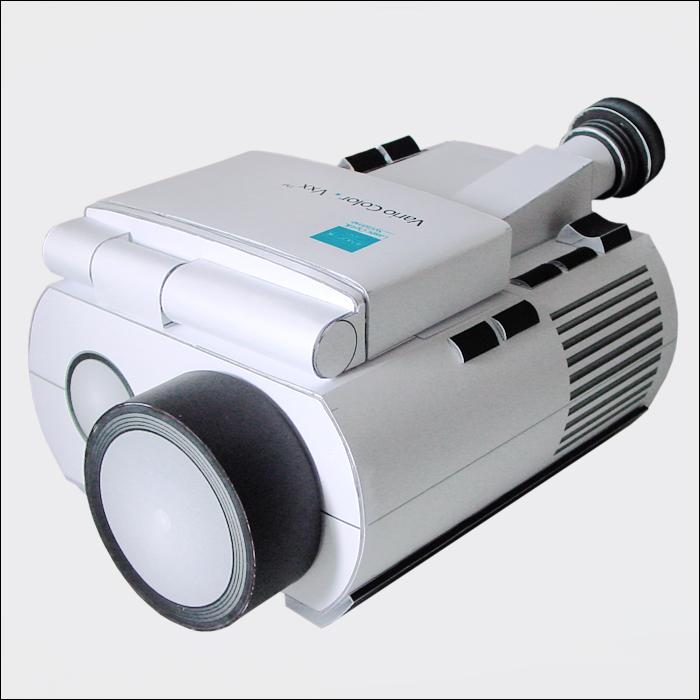

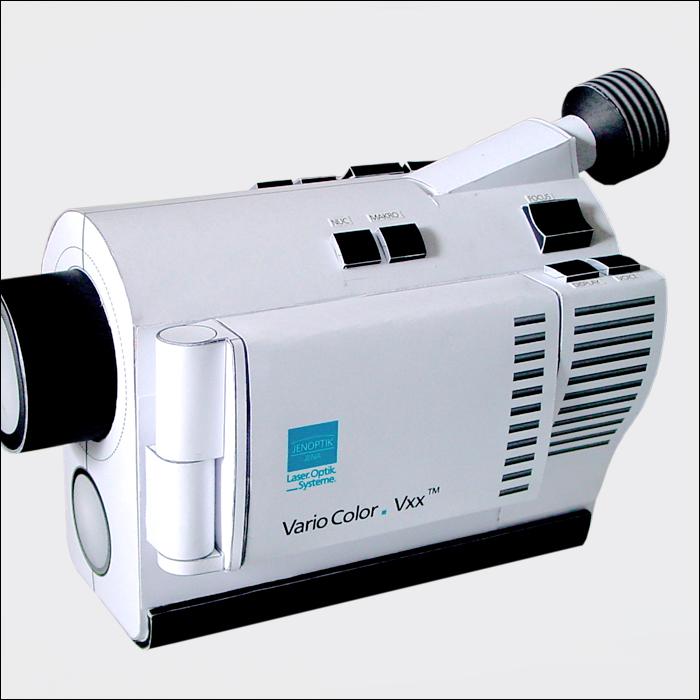

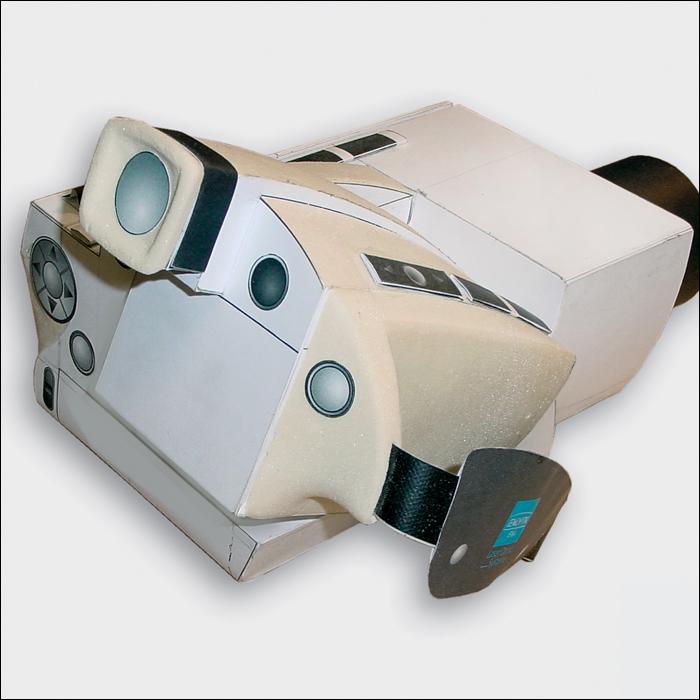

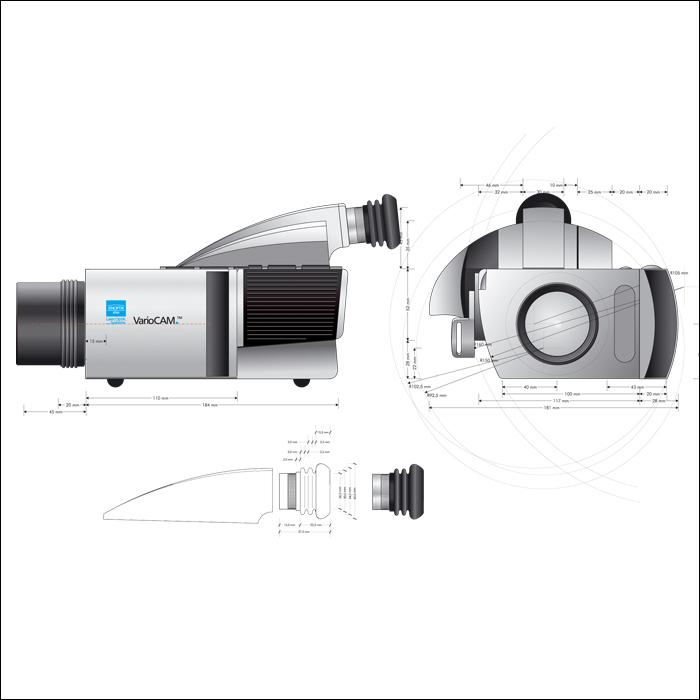

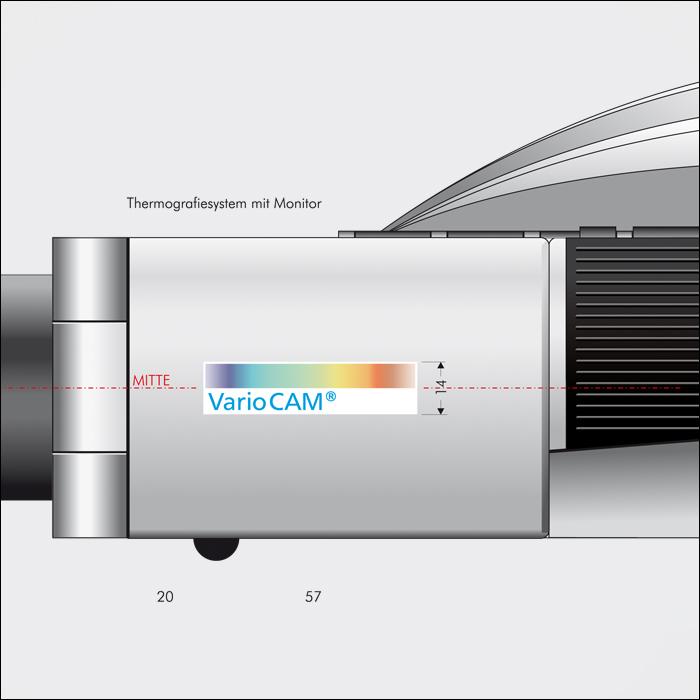

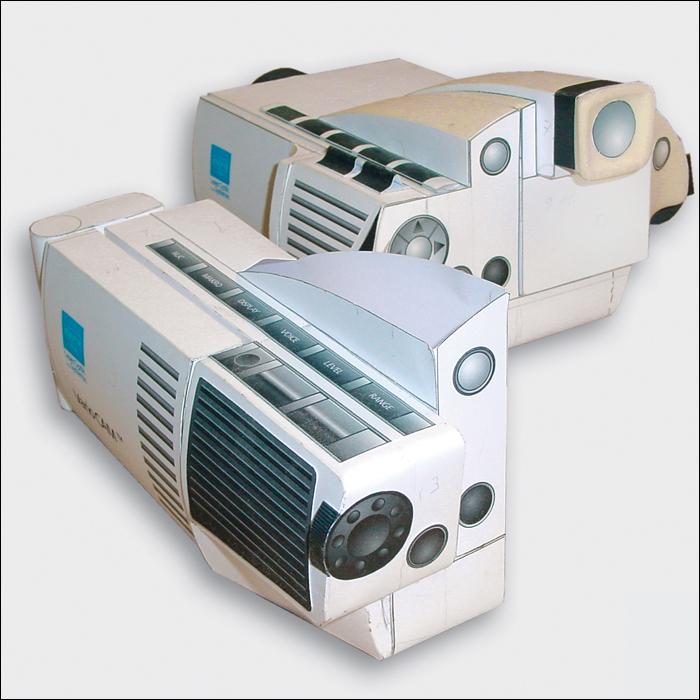

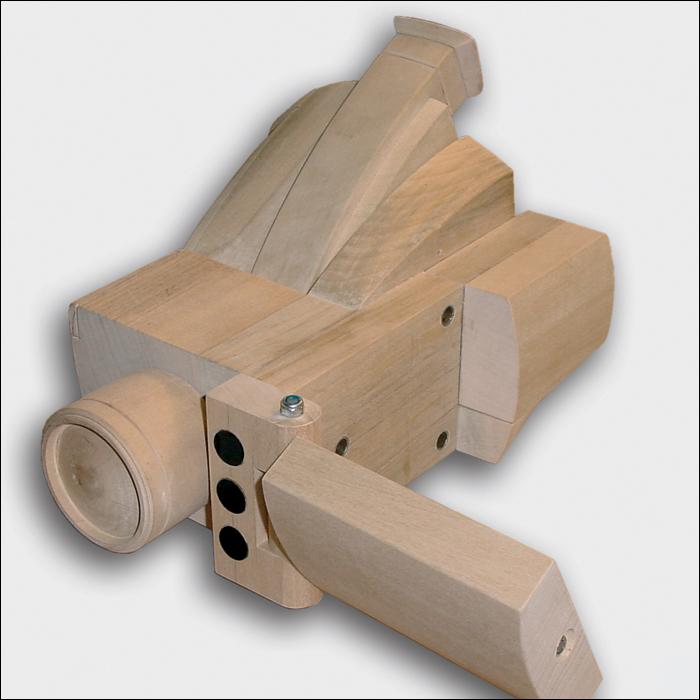

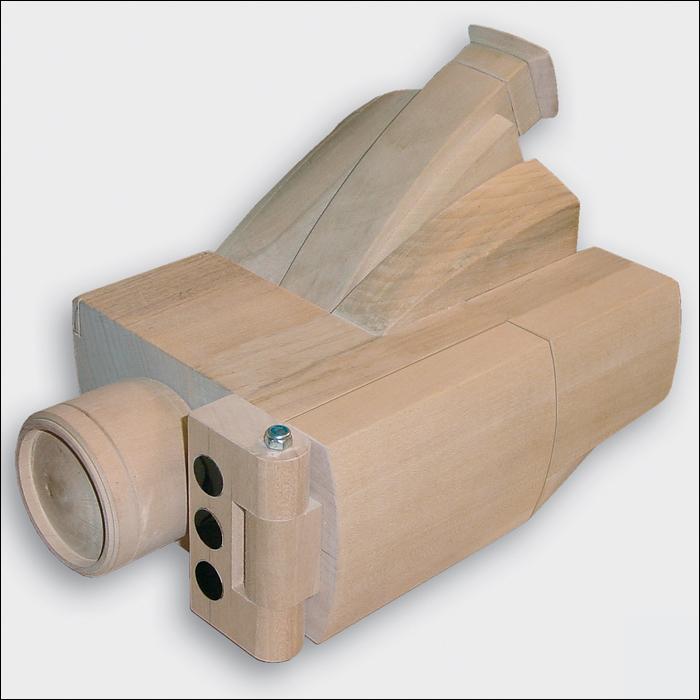

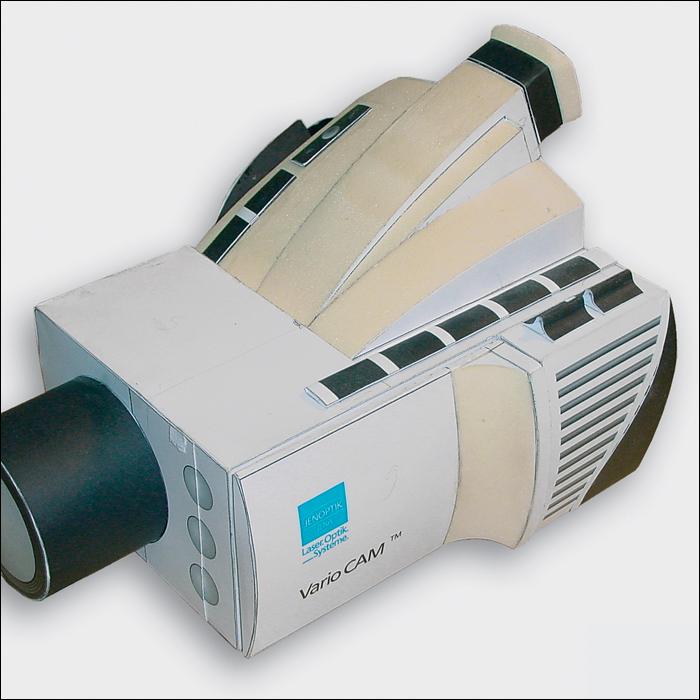

Wärmebildkamera Wärmebildkamera - Detail Wärmebildkamera - Entwurf Wärmebildkamera - Entwurf Wärmebildkamera - Entwurf Wärmebildkamera - Ergonomie & Formmodell Wärmebildkamera - Ergonomie & Formmodell Wärmebildkamera - Ergonomie & Formmodell Wärmebildkamera - Ergonomie & Formmodell Wärmebildkamera - Ergonomie & Formmodell Wärmebildkamera - Ergonomie & Formmodell Wärmebildkamera - Endmodell Wärmebildkamera - Endmodell Wärmebildkamera - Endmodell Wärmebildkamera - Endmodell Wärmebildkamera - Ergonomie & Formmodell - Vorabstudie Wärmebildkamera - Ergonomie & Formmodell - Vorabstudie Wärmebildkamera - Ergonomie & Formmodell - Vorabstudie Wärmebildkamera - Produktgrafik Wärmebildkamera - Produktgrafik

Aufgabe: ergonomischer und aufgrund Kleinserie kostenminimierender Gehäuseaufbau, robustes und witterungsbeständiges Gehäuse, schwenkbare Monitor-, Griff-, Bedieneinheit der rechten Hand, schwenk- und neigbarer TFT Monitor - optional, TFT Monitor gegen Blindelement tauschbar, Visualisierung der Gerätefunktion
Leistungen: Idee, Kreativkonzept, Design, Teilkonstruktion, Vorabmodelle, Ergonomie- und Formmodelle, Funktionsmodell, Produktgrafik
